计算几何07_NURBS曲线与曲面

在这里插入图片描述

B样条方法在表示与设计自由曲线曲面时展现出强大的威力,但在设计与表示初等曲线曲面时却遇到了麻烦。因为B样条曲线、及其特例的Bezier曲线都不能精确表示除抛物线以外的二次曲线弧,B样条曲面、及其特例的Bezier曲面都不能精确表示除抛物面以外的二次曲面,而只能给出近似表示。解决这一问题的途径是改进现有的B样条方法,在保留描述自由曲线曲面长处的同时,扩充其表示二次曲线弧与二次曲面的能力,这种方法就是有理B样条方法。

由于在曲线曲面描述中,B样条方法更多地以非均匀类型出现,而均匀、准均匀、分段Bezier三种类型又被看成是非均匀类型的特例,所以习惯上称之为非均匀有理B样条(Non-Uniform Rational B-Splines)方法,简称为NURBS方法。NURBS方法提出的主要理由是,寻找与描述自由曲线曲面的B样条方法相统一的,而又能精确表示二次曲线曲面的数学方法。非均匀B样条采用分段参数整数多项式,而NURBS方法采用分子分母分别是分段参数多项式函数与分段多项式的分式表示,是有理的。与有理Bezier方法一样,NURBS方法引入了权因子和分母。NURBS方法是在有理Bezier方法与非有理B样条方法的基础上发展起来的。

NURBS方法在CAD/CAM以及计算机图形学领域获得越来越广泛的应用,优点主要表现在以下几个方面:

  • 将初等曲线曲面与自由曲线曲面的表达方式统一起来。
  • 增加了权因子,有利于对曲线曲面形状的控制和修改。
  • 非有理B样条、有理与非有理Bezier方法是NURBS的特例。

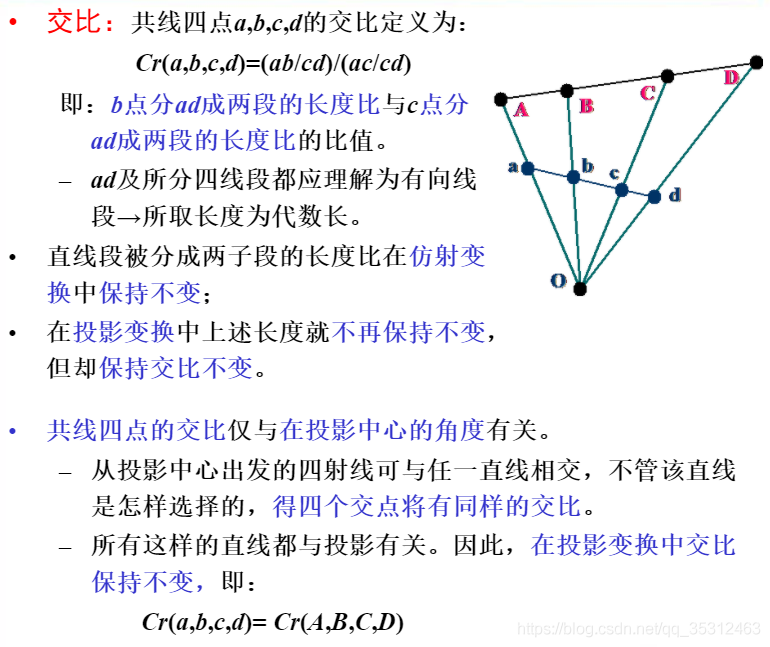

  • 在比例、旋转、平移、错切以及平行和透视投影变换下是不变的。

在这里插入图片描述

一、NURBS曲线的定义及几何性质

在这里插入图片描述

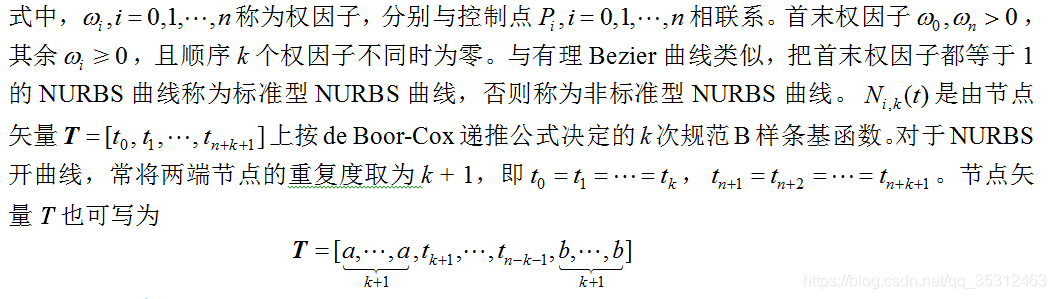

1.1 有理分式表示

在这里插入图片描述
在这里插入图片描述
通常在实际应用中,端节点值分别取a = 0, b = 1。

1.2 有理基函数表示

在这里插入图片描述
则有,
在这里插入图片描述
式子中,Ri,k(t) ,i=0,1,…,n称为k次有理基函数。

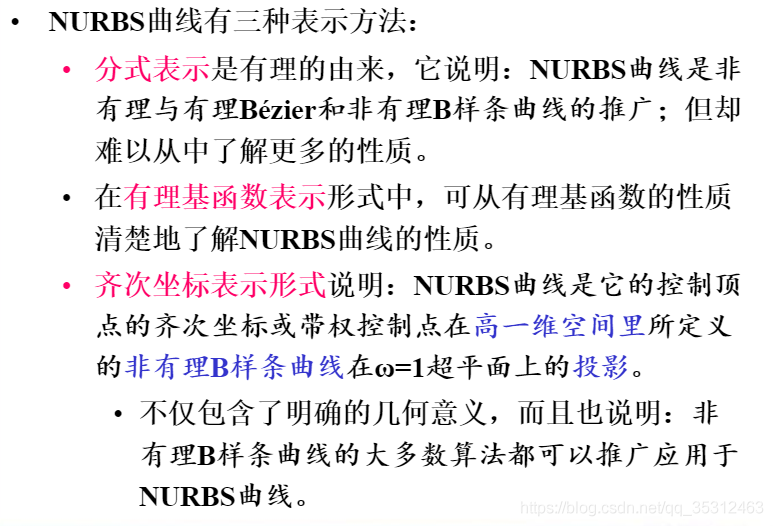

1.3 齐次坐标表示

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

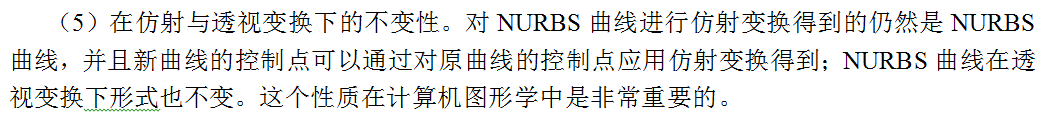

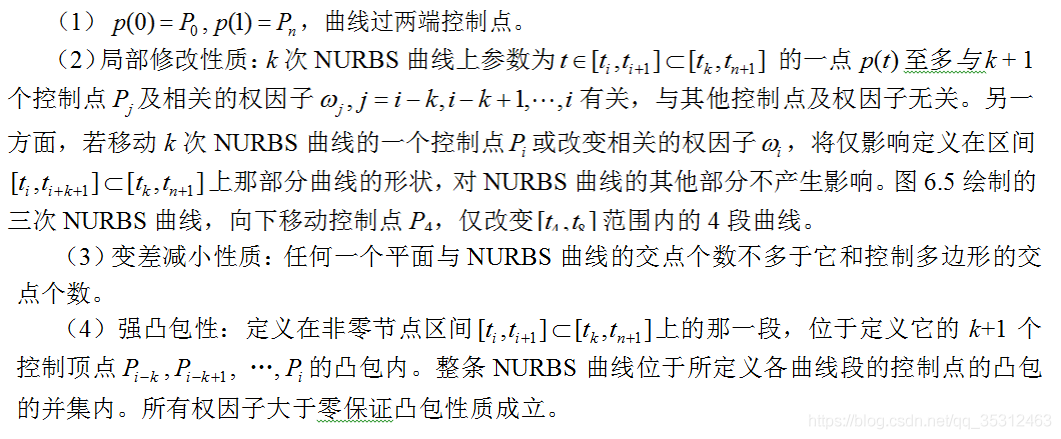

1.4 几何性质

在这里插入图片描述
在这里插入图片描述
如下图,绘制的是3段三次NURBS曲线(n=5, k=3),虚线表示中间一段曲线。这段曲线包含在P1, P2, P3, P4构成的凸包内。图中这个凸包也用虚线围成。
在这里插入图片描述

在这里插入图片描述

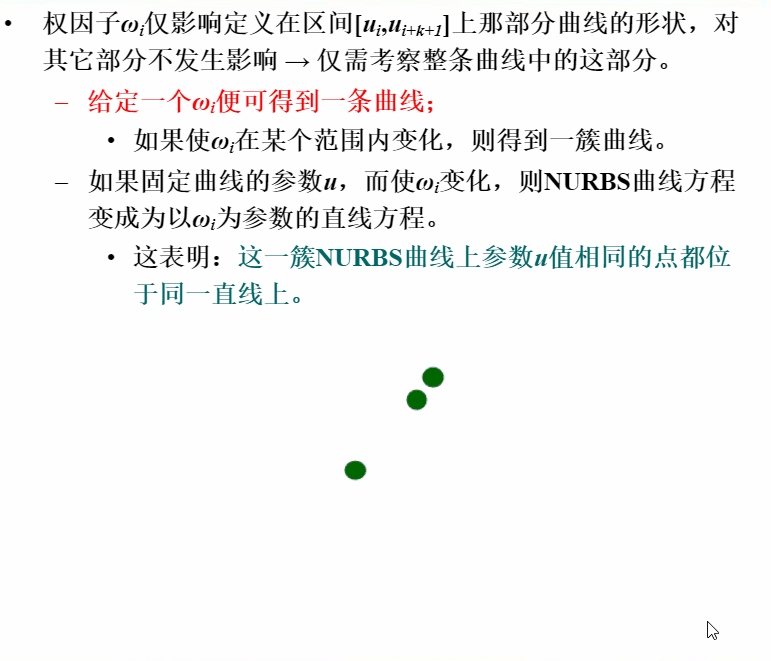

二、权因子对NURBS曲线形状的影响

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

由NURBS曲线的定义可知,改变权因子、移动控制点或改变节点矢量,都将使NURBS曲线的形状发生变化。实践证明,采用改变节点矢量的方法修改NURBS曲线缺乏直观的几何意义,难以预料修改的结果。因此实际应用中,往往通过调整权因子或移动控制点来修改曲线形状。

在实际应用中,当需要修改曲线形状时,往往首先移动控制顶点。在曲线形状大致确定后,再根据需要在小范围内调整权因子,使曲线从整体到局部逐步达到要求。

三、NURBS曲线的形状修改

像非有理B样条曲线那样, NURBS曲线也可按所取节点向量划分成四种类型。
非有理B样条曲线的DeBoor算法求曲线上的点、插入节点、升阶等都可以推广到NURBS曲线。这些算法都应对高一维的带权控制顶点执行,然后,取其在0-1超平面上的投影即为所求。
采用NURBS方法可以将顺序相连的各种连续性的各种非有理与有理Bezier曲线、非有理和有理B样条曲线在更高层次上组合。
采用类似非有理B样条的组合方法,组合在一起,用一个统一方程表示,成为最具一般意义的NURBS曲线。

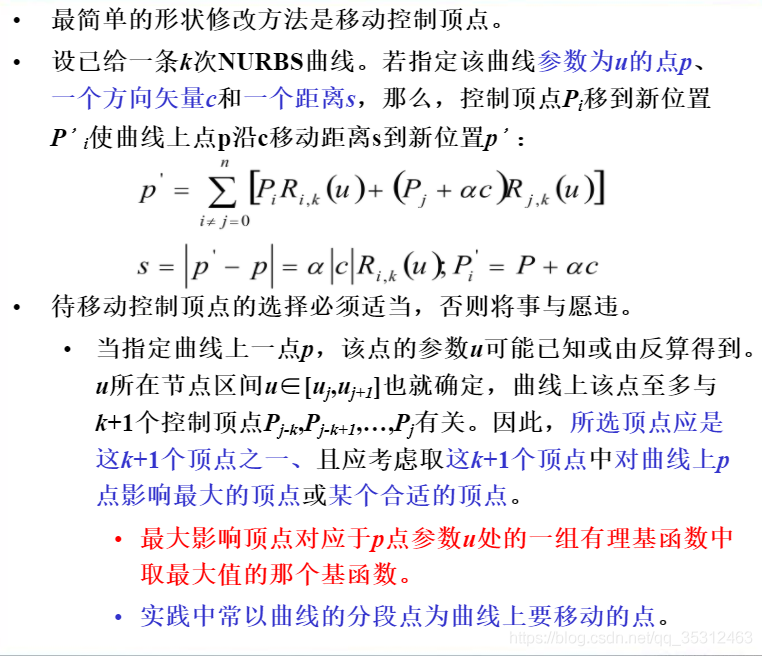

3.1 重新定位控制定点

在这里插入图片描述

3.2 反插节点

在这里插入图片描述

3.3 重新确定权因子

在这里插入图片描述

3.4 修改界定曲线部分

在这里插入图片描述

四、NURBS曲线代码实现

4.1 控制点初始化

	CP2 P[7];//控制点
	double W[7];//权因子
	double knot[11];//节点数组
	int n;//控制点数-1
    int k;//次数
CGeometricfiguretestView::CGeometricfiguretestView()
{
	// TODO: add construction code here
	n=6,k=3;
	P[0].x=-280;  P[0].y=30;//控制点
	P[1].x=-250;  P[1].y=180;
	P[2].x=0;     P[2].y=200;
	P[3].x=-100;  P[3].y=-100;
	P[4].x=150;   P[4].y=-100;
	P[5].x=130;   P[5].y=120;
	P[6].x=230;   P[6].y=150;
	W[0]=1.0,W[1]=2.0,W[2]=2.0,W[3]=2.0,W[4]=2.0,W[5]=2.0,W[6]=1.0;//权因子
}

4.2 绘制

void CGeometricfiguretestView::OnDraw(CDC* pDC)
{
	CTestDoc* pDoc = GetDocument();
	ASSERT_VALID(pDoc);
	if (!pDoc)
		return;
	// TODO: add draw code for native data here
	CRect rect;//定义矩形
	GetClientRect(&rect);//获得客户区的大小
	pDC->SetMapMode(MM_ANISOTROPIC);//pDC自定义坐标系
	pDC->SetWindowExt(rect.Width(),rect.Height());//设置窗口范围
	pDC->SetViewportExt(rect.Width(),-rect.Height());//设置视区范围,x轴水平向右,y轴垂直向上
	pDC->SetViewportOrg(rect.Width()/2,rect.Height()/2);//客户区中心为原点
	GetKnotVector();
	DrawNurbsCurve(pDC);
	DrawControlPolygon(pDC);
}

void CGeometricfiguretestView::DrawNurbsCurve(CDC* pDC)//绘制NURBS曲线
{
	CPen NewPen,*pOldPen;
	NewPen.CreatePen(PS_SOLID,2,RGB(0,0,255));//曲线颜色
	pOldPen=pDC->SelectObject(&NewPen);
	double tStep=0.01;
    for(double t=0.0;t<=1.0;t+=tStep)
	{
		CP2 p(0.0,0.0);
		double denominator=0.0;
		for(int i=0;i<=n;i++)
		{
			double BValue=GetBasisFunctionValue(t,i,k);
			p+=P[i]*BValue*W[i];
			denominator+=BValue*W[i];
		}
		p/=denominator;//NURBS曲线定义
		if(0.0==t)
			pDC->MoveTo(ROUND(p.x),ROUND(p.y));
		else
			pDC->LineTo(ROUND(p.x),ROUND(p.y));
	}
	pDC->SelectObject(pOldPen);
	NewPen.DeleteObject();
}

void CGeometricfiguretestView::DrawControlPolygon(CDC* pDC)//绘制控制多边形
{
	CPen NewPen,*pOldPen;
	NewPen.CreatePen(PS_SOLID,3,RGB(0,0,0));
	pOldPen=pDC->SelectObject(&NewPen);
	CBrush NewBrush,*pOldBrush;
	NewBrush.CreateSolidBrush(RGB(0,0,0));
	pOldBrush=pDC->SelectObject(&NewBrush);
	for(int i=0;i<=n;i++)
	{
		if(0==i)
		{
			pDC->MoveTo(ROUND(P[i].x),ROUND(P[i].y));
			pDC->Ellipse(ROUND(P[i].x)-5,ROUND(P[i].y)-5,ROUND(P[i].x)+5,ROUND(P[i].y)+5);
		}
		else
		{
			pDC->LineTo(ROUND(P[i].x),ROUND(P[i].y));
			pDC->Ellipse(ROUND(P[i].x)-5,ROUND(P[i].y)-5,ROUND(P[i].x)+5,ROUND(P[i].y)+5);
		}
	}
	pDC->SelectObject(pOldBrush);
	pDC->SelectObject(pOldPen);
}

void CGeometricfiguretestView::GetKnotVector()//哈德利-贾德方法获取节点值
{
   for(int i=0;i<=k;i++) //小于次数k的节点值为0
      knot[i]=0.0;
   for(int i=n+1;i<=n+k+1;i++)//大于n的节点值为1
       knot[i]=1.0;
   //计算n-k个内节点
   for(int i=k+1;i<=n;i++)
   {
	   double sum=0.0;
	   for(int j=k+1;j<=i;j++)//公式(5-24)
	   {
		   double numerator=0.0;//计算分子
		   for(int loop=j-k;loop<=j-1;loop++)
		   {
			   numerator+=sqrt((P[loop].x-P[loop-1].x)*(P[loop].x-P[loop-1].x)+(P[loop].y-P[loop-1].y)*(P[loop].y-P[loop-1].y));//计算两个点之间的距离
		   }
		   double denominator=0.0;//计算分母
		   for(int loop1=k+1;loop1<=n+1;loop1++)
		   {
			   for(int loop2=loop1-k;loop2<=loop1-1;loop2++)
			   {
				   denominator+=sqrt((P[loop2].x-P[loop2-1].x)*(P[loop2].x-P[loop2-1].x)+(P[loop2].y-P[loop2-1].y)*(P[loop2].y-P[loop2-1].y));//计算两个点之间的距离
				}
		   }
		   sum+=numerator/denominator;//计算节点值
	   }
       knot[i]=sum;
   }
}

double CGeometricfiguretestView::GetBasisFunctionValue(double t, int i, int k)//根据参数t值和次数k与节点矢量knot,计算第i个k次的B样条基函数
{
	double value1,value2,value;
	if(k==0)
	{
		if(t>=knot[i] && t<knot[i+1])
			return 1.0;
		else
			return 0.0;
	}
	if(k>0)
	{
		if(t<knot[i]||t>knot[i+k+1])
			return 0.0;
		else
		{
			double coffcient1,coffcient2;//凸组合系数1,凸组合系数2
			double denominator=0.0;//分母
			denominator=knot[i+k]-knot[i];//递推公式第一项分母
			if(denominator==0.0)//约定0/0
				coffcient1=0.0;
			else
				coffcient1=(t-knot[i])/denominator;
			denominator=knot[i+k+1]-knot[i+1];//递推公式第二项分母
			if(0.0==denominator)//约定0/0
				coffcient2=0.0;
			else
				coffcient2=(knot[i+k+1]-t)/denominator;
			value1=coffcient1*GetBasisFunctionValue(t,i,k-1);//递推公式第一项的值
			value2=coffcient2*GetBasisFunctionValue(t,i+1,k-1);//递推公式第二项的值
			value=value1+value2;//基函数的值
		}
	}
	return value;
}

在这里插入图片描述

五、NURBS曲面

5.1 曲面定义三种表达方式

5.1.1 曲面有理分式表示

在这里插入图片描述

在这里插入图片描述

5.1.2 曲面有理基函数表示

在这里插入图片描述

5.1.3 曲面齐次坐标表示

在这里插入图片描述

5.2 曲面构造

在这里插入图片描述

5.3 曲面基函数性质

在这里插入图片描述

5.4 曲面性质

在这里插入图片描述

5.5 曲面权因子

在这里插入图片描述

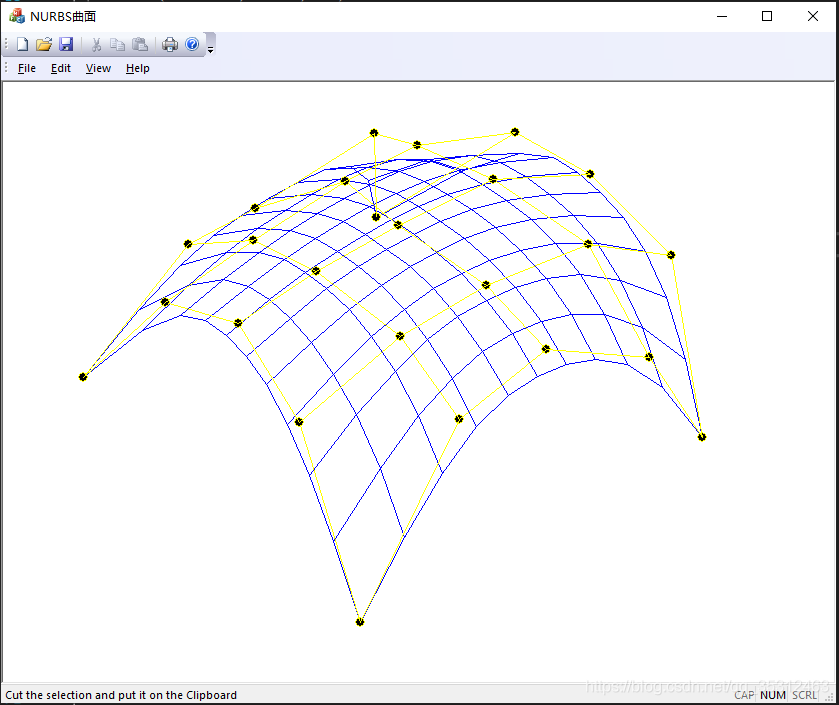

5.6 曲面代码实现

5.6.1 曲面类构造

#pragma once
#include"P3.h"

class CNurbsSurface
{
public:
	CNurbsSurface(void);
	~CNurbsSurface(void);
	void Initialize(CP3** pPoint, double** pWeight,int m,int p,int n,int q);//初始化
	void GetKnotVector(double* T,int nCount,int num,int order, BOOL bU);//获取节点矢量
	void DrawNurbsSurface(CDC* pDC);//绘制曲面
	double BasisFunctionValue(double u,int i,int k,double* T);//根据节点矢量T,计算基函数
	void DrawControlGrid(CDC* pDC);//绘制控制网格
	CP2 ObliqueProjection(CP3 Point3);//斜二测投影
public:
	int m,p;//m为u向的顶点数减1,p为次数
	int n,q;//n为v向的顶点数减1,q为次数
	CP3** P;//三维控制点
	double** W;//权因子
	double** U;//V为v向节点矢量数组
	double** V;//U为u向节点矢量数组
};
#include "StdAfx.h"
#include "NurbsSurface.h"
#include<math.h>
#define ROUND(d) int(d+0.5)
const double PI = 3.1415926;

CNurbsSurface::CNurbsSurface(void)
{
	P=NULL;
	U=NULL;
	V=NULL;
}

CNurbsSurface::~CNurbsSurface(void)
{
	if(NULL!=P)
	{
		for(int i=0;i<n+1;i++)
		{
			delete []P[i];
			P[i]=NULL;
		}
		delete []P;
		P=NULL;
	}
	if(NULL!=W)
	{
		for(int i=0;i<n+1;i++)
		{
			delete []W[i];
			W[i]=NULL;
		}
		delete []W;
		W = NULL;
	}
	if(NULL!=U)
	{
		for(int i=0;i<n+1;i++)
		{
			delete []U[i];
			U[i] = NULL;
		}
		delete []U;
		U=NULL;
	}
	if(NULL!=V)
	{
		for(int i=0;i<m+1;i++)
		{
			delete []V[i];
			V[i]=NULL;
		}
		delete []V;
		V=NULL;
	}
}

void CNurbsSurface::Initialize(CP3** pPoint, double** pWeight,int m,int p,int n,int q)//曲面参数初始化
{
	P=new CP3* [n+1];//建立控制顶点的动态二维数组
	for(int i=0;i<n+1;i++)
		P[i]=new CP3[m+1];
	W=new double*[n+1];//建立权因子的动态二维数组
	for(int i=0;i<n+1;i++)
		W[i]=new double[m+1];

	for(int i=0;i<n+1;i++)//二维控制顶点数组初始化
		for(int j=0;j<m+1;j++)
			P[i][j]=pPoint[i][j];

	for(int i=0;i<n+1;i++)//二维权因子数组初始化
		for(int j=0;j<m+1;j++)
			W[i][j]=pWeight[i][j];

	this->m=m,this->p=p;
	this->n=n,this->q=q;
	U=new double* [n+1];//建立u向节点矢量动态数组
	for(int i=0;i<n+1;i++)
		U[i]=new double[m+p+2];
	V=new double* [m+1];//建立v向节点矢量动态数组
	for(int i=0;i<m+1;i++)
		V[i]=new double[n+q+2];
}

void CNurbsSurface::DrawNurbsSurface(CDC* pDC)//绘制曲面
{
	for(int i=0;i<n+1;i++)
		GetKnotVector(U[i],i,m,p, TRUE);//获取节点矢量U
	for(int i=0;i<m+1;i++)
		GetKnotVector(V[i],i,n,q, FALSE);//获取节点矢量V

	CPen NewPen(PS_SOLID,1,RGB(0,0,255));//曲线颜色
	CPen* pOldPen=pDC->SelectObject(&NewPen);
	double Step=0.1;//步长
	for(double u=0.0;u<=1.0;u+=Step)
	{
		for(double v=0.0;v<=1.0;v+=Step)
		{
			CP3 point(0,0,0);
			double weight=0.0;
			for(int i=0;i<n+1;i++)
			{
				for(int j=0;j<m+1;j++)
				{
					double BValueU=BasisFunctionValue(u,j,p,U[i]);
					double BValueV=BasisFunctionValue(v,i,q,V[j]);
					point+=P[i][j]*W[i][j]*BValueU*BValueV;
					weight+=W[i][j]*BValueU*BValueV;
				}
			}
			point/=weight;
			CP2 Point2=ObliqueProjection(point);//斜投影
			if (v==0.0)
				pDC->MoveTo(ROUND(Point2.x),ROUND(Point2.y));
			else
				pDC->LineTo(ROUND(Point2.x),ROUND(Point2.y));
		}
	}
	for(double v=0.0;v<=1.0;v+=Step)
	{
		for(double u=0.0;u<=1.0;u+=Step)
		{
			CP3 point(0,0,0);
			double weight=0.0;
			for(int i=0;i<n+1;i++)
			{
				for(int j=0;j<m+1;j++)
				{
					double BValueU=BasisFunctionValue(u,j,p,U[i]);
					double BValueV=BasisFunctionValue(v,i,q,V[j]);
					point+=P[i][j]*W[i][j]*BValueU*BValueV;
					weight+=W[i][j]*BValueU*BValueV;
				}
			}
			point/=weight;
			CP2 Point2=ObliqueProjection(point);//斜投影
			if (u==0.0)
				pDC->MoveTo(ROUND(Point2.x),ROUND(Point2.y));
			else
				pDC->LineTo(ROUND(Point2.x),ROUND(Point2.y));
		}
	}
	pDC->SelectObject(pOldPen);
	NewPen.DeleteObject();
}

void CNurbsSurface::DrawControlGrid(CDC* pDC)//绘制控制网格
{
	CP2** P2=new CP2*[n+1];
	for(int i=0;i<n+1;i++)
		P2[i]=new CP2[m+1];
	for(int i=0;i<n+1;i++)
		for(int j=0;j<m+1;j++)
			P2[i][j]=ObliqueProjection(P[i][j]);
	CPen NewPen,*pOldPen;
	NewPen.CreatePen(PS_SOLID,1,RGB(255,255,0));
	pOldPen=pDC->SelectObject(&NewPen);
	CBrush NewBrush(RGB(0,0,0));
	CBrush* pOldBrush=pDC->SelectObject(&NewBrush);
	for(int i=0;i<n+1;i++)//绘制v向控制网格
	{
		pDC->MoveTo(ROUND(P2[i][0].x),ROUND(P2[i][0].y));
		pDC->Ellipse(ROUND(P2[i][0].x)-5,ROUND(P2[i][0].y)-5,ROUND(P2[i][0].x)+5,ROUND(P2[i][0].y)+5);
		for(int j=1;j<m+1;j++)
		{
			pDC->LineTo(ROUND(P2[i][j].x),ROUND(P2[i][j].y));
			pDC->Ellipse(ROUND(P2[i][j].x)-5,ROUND(P2[i][j].y)-5,ROUND(P2[i][j].x)+5,ROUND(P2[i][j].y)+5);
		}
	}
	for(int j=0;j<m+1;j++)//绘制u向控制网格
	{
		pDC->MoveTo(ROUND(P2[0][j].x),ROUND(P2[0][j].y));
		for(int i=1;i<n+1;i++)
			pDC->LineTo(ROUND(P2[i][j].x),ROUND(P2[i][j].y));
	}
	pDC->SelectObject(pOldPen);
	NewPen.DeleteObject();
	if(NULL!=P2)
	{
		for(int i=0;i<n+1;i++)
		{
			delete []P2[i];
			P2[i]=NULL;
		}
		delete []P2;
		P2=NULL;
	}
	pDC->SelectObject(pOldPen);
	pDC->SelectObject(pOldBrush);
}

void CNurbsSurface::GetKnotVector(double* T,int nCount,int num,int order, BOOL bU)//哈德利-贾德算法获取节点矢量数组
{
	for(int i=0;i<=order;i++) //小于等于曲线次数order的节点值为0
		T[i]=0.0;
	for(int i=num+1;i<=num+order+1;i++)//大于顶点数减1(n)的节点值为1
		T[i]=1.0;
	//计算num-order个内节点
	for(int i=order+1;i<=num;i++)
	{
		double sum=0.0;
		for(int j=order+1;j<=i;j++)
		{
			double numerator=0.0;//计算分子
			for(int loop=j-order;loop<=j-1;loop++)
			{
				if(bU)//选择计算节点矢量U还是计算节点矢量V
					numerator+=(P[nCount][loop].x-P[nCount][loop-1].x)*(P[nCount][loop].x-P[nCount][loop-1].x)+(P[nCount][loop].y-P[nCount][loop-1].y)*(P[nCount][loop].y-P[nCount][loop-1].y);
				else
					numerator+=(P[loop][nCount].x-P[loop-1][nCount].x)*(P[loop][nCount].x-P[loop-1][nCount].x)+(P[loop][nCount].y-P[loop-1][nCount].y)*(P[loop][nCount].y-P[loop-1][nCount].y);
			}
			double denominator=0.0;//计算分母
			for(int loop1=order+1;loop1<=num+1;loop1++)
			{
				for(int loop2=loop1-order;loop2<=loop1-1;loop2++)
				{
					if(bU)
						denominator+=(P[nCount][loop2].x-P[nCount][loop2-1].x)*(P[nCount][loop2].x-P[nCount][loop2-1].x)+(P[nCount][loop2].y-P[nCount][loop2-1].y)*(P[nCount][loop2].y-P[nCount][loop2-1].y);
					else
						denominator+=(P[loop2][nCount].x-P[loop2-1][nCount].x)*(P[loop2][nCount].x-P[loop2-1][nCount].x)+(P[loop2][nCount].y-P[loop2-1][nCount].y)*(P[loop2][nCount].y-P[loop2-1][nCount].y);
				}
			}
			sum+=numerator/denominator;
		}
		T[i]=sum;
	}
}

double CNurbsSurface::BasisFunctionValue(double t,int i,int order,double* T)//计算B样条基函数
{
	double value1,value2,value;
	if(order==0)
	{
		if(t>=T[i] && t<T[i+1])
			return 1.0;
		else
			return 0.0;
	}
	if(order>0)
	{
		if(t<T[i]||t>T[i+order+1])
			return 0.0;
		else
		{
			double coffcient1,coffcient2;//凸组合系数1,凸组合系数2
			double denominator=0.0;//分母
			denominator=T[i+order]-T[i];//递推公式第一项分母
			if(denominator==0.0)//约定0/0
				coffcient1=0.0;
			else
				coffcient1=(t-T[i])/denominator;
			denominator=T[i+order+1]-T[i+1];//递推公式第二项分母
			if(0.0==denominator)//约定0/0
				coffcient2=0.0;
			else
				coffcient2=(T[i+order+1]-t)/denominator;
			value1=coffcient1*BasisFunctionValue(t,i,order-1,T);//递推公式第一项的值
			value2=coffcient2*BasisFunctionValue(t,i+1,order-1,T);//递推公式第二项的值
			value=value1+value2;//基函数的值
		}
	}
	return value;
}


CP2 CNurbsSurface::ObliqueProjection(CP3 Point3)//斜二测投影
{
	CP2 Point2;
	Point2.x=Point3.x-Point3.z*sqrt(2.0)/2.0;
	Point2.y=Point3.y-Point3.z*sqrt(2.0)/2.0;
	return Point2;
}

5.6.2 曲面数据初始化

	CP3** P3;//二维控制网格
	double** W;//权值
	int m,n;//u向和v向的控制点数-1
	int p,q;//u向和v向的次数
	CNurbsSurface NurbsSurface;//NURBS曲面对象

CGeometricfiguretestView::CGeometricfiguretestView()
{
	// TODO: add construction code here

	m=4,p=3;//u向顶点数 5 个,曲线次数为 3 次
	n=4,q=3;//v向顶点数 5 个,曲线次数为 3 次

	P3=new CP3*[n+1];		//建立控制顶点的动态二维数组
	for(int i=0;i<n+1;i++)
		P3[i]=new CP3[m+1];

	W=new double*[n+1];		//建立权值的动态二维数组
	for(int i=0;i<n+1;i++)
		W[i]=new double[m+1];

	for(int i=0;i <n + 1;i++)
		for(int j=0;j<m+1;j++)
			W[i][j]=1;
	P3[0][0].x=82;  P3[0][0].y=-100;P3[0][0].z=200;
	P3[0][1].x=-14; P3[0][1].y=65;  P3[0][1].z=150;
	P3[0][2].x=-146;P3[0][2].y=94;  P3[0][2].z=50;
	P3[0][3].x=-254;P3[0][3].y=80;  P3[0][3].z=0;
	P3[0][4].x=-301;P3[0][4].y=40;  P3[0][4].z=50;

	P3[1][0].x=147; P3[1][0].y=68; P3[1][0].z=150;
	P3[1][1].x=52;  P3[1][1].y=117;P3[1][1].z=100;
	P3[1][2].x=-68; P3[1][2].y=146;P3[1][2].z=50;
	P3[1][3].x=-173;P3[1][3].y=135;P3[1][3].z=-10;
	P3[1][4].x=-238;P3[1][4].y=131;P3[1][4].z=-10;

	P3[2][0].x=227; P3[2][0].y=132;P3[2][0].z=140;
	P3[2][1].x=125; P3[2][1].y=154;P3[2][1].z=80;
	P3[2][2].x=0;   P3[2][2].y=178;P3[2][2].z=30;
	P3[2][3].x=-109;P3[2][3].y=166;P3[2][3].z=-50;
	P3[2][4].x=-164;P3[2][4].y=174;P3[2][4].z=0;

	P3[3][0].x=337; P3[3][0].y=131;P3[3][0].z=150;
	P3[3][1].x=205; P3[3][1].y=173;P3[3][1].z=50;
	P3[3][2].x=75;  P3[3][2].y=203;P3[3][2].z=0;
	P3[3][3].x=-51; P3[3][3].y=188;P3[3][3].z=-70;
	P3[3][4].x=-116;P3[3][4].y=178;P3[3][4].z=-100;

	P3[4][0].x=390; P3[4][0].y=50; P3[4][0].z=150;
	P3[4][1].x=288; P3[4][1].y=162;P3[4][1].z=50;
	P3[4][2].x=172; P3[4][2].y=208;P3[4][2].z=0;
	P3[4][3].x=48;  P3[4][3].y=201;P3[4][3].z=-70;
	P3[4][4].x=-8;  P3[4][4].y=200;P3[4][4].z=50;
	NurbsSurface.Initialize(P3,W,n,q,m,p);
}

5.6.3 调用绘制

void CGeometricfiguretestView::OnDraw(CDC* pDC)
{
	CTestDoc* pDoc = GetDocument();
	ASSERT_VALID(pDoc);
	if (!pDoc)
		return;

	// TODO: add draw code for native data here
	CRect rect;//定义矩形
	GetClientRect(&rect);//获得客户区的大小
	pDC->SetMapMode(MM_ANISOTROPIC);//pDC自定义坐标系
	pDC->SetWindowExt(rect.Width(),rect.Height());//设置窗口范围
	pDC->SetViewportExt(rect.Width(),-rect.Height());//设置视区范围,x轴水平向右,y轴垂直向上
	pDC->SetViewportOrg(rect.Width()/2,rect.Height()/2);//客户区中心为原点
	rect.OffsetRect(-rect.Width()/2,-rect.Height()/2);
	DrawGraph(pDC);//绘制图形
}

void CGeometricfiguretestView::DrawGraph(CDC* pDC)//绘制NURBS曲面
{
	NurbsSurface.DrawNurbsSurface(pDC);
	NurbsSurface.DrawControlGrid(pDC);
}

在这里插入图片描述
你也可以改变权重查看效果
在这里插入图片描述

六、总结–三次参数曲线

6.1 性质比较

在这里插入图片描述

6.2 曲线间转换

在这里插入图片描述

© 版权声明
THE END
喜欢就支持一下吧
点赞768 分享
评论 抢沙发
头像
欢迎您留下宝贵的见解!
提交
头像

昵称

取消
昵称表情代码图片

    暂无评论内容
