IFC物理文件可以直接用文本编辑器进行查看：

文本内容以“ ISO-10303-21 ;”开头，以“END-ISO-10303-21;”结尾，

其文件结构分为两个部分：头段和数据段。

头段内容位于标识符“HEADER”和最先出现的标识符“ENDSEC”之间，主要给出关于文件本身的基本信息，包括文件描述、文件名、IFC框架版本；

数据段则以关键字“DATA”作为开始标识，同样以“ENDSEC”作为结束标识，该部分是IFC数据模型的主要内容，包含了要交换的工程信息。

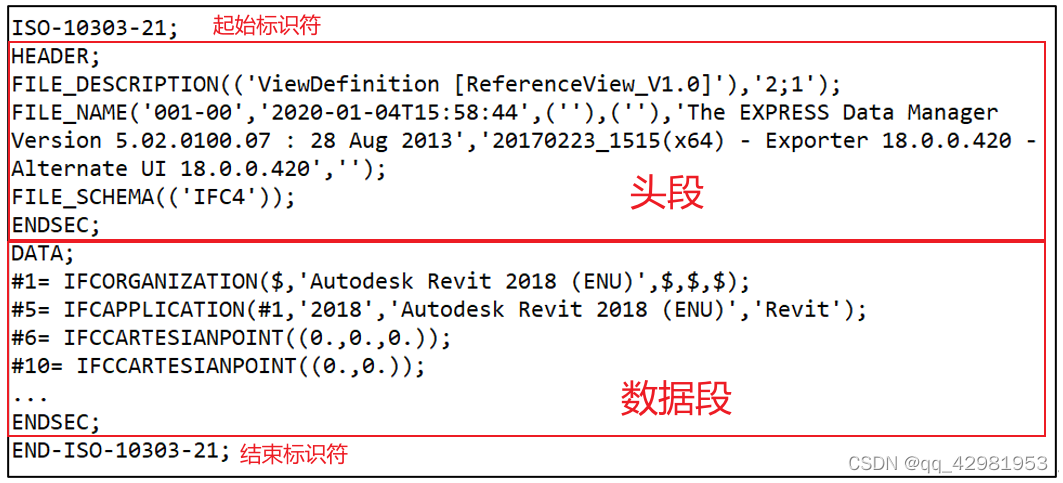

IFC物理文件实例

分析：

图中的文本为IFC文件的实例。

（1）从头段内容可以看出该文件为IFC4版本文件

（2）数据段的内容通过 “#”+ 整数值 的方式定义标示符，其中整数值并不一定连续，其它实体对象可通过该标识符来进行关联和引用。

（3）等号后面的内容由IFC实体类型名称和其属性定义组成，其中【实体类型名称】均采用大写，而括号内则是该【实体的属性定义】，不同属性之间以逗号分隔。不同的属性类型表示方法也不尽相同，具体如下：

① 当为单值类型时，可直接在其属性定义位置处给出相应的值；

② 当为枚举类型时，需在给出枚举类型值的同时，前后各加一个“.”，以便区分；

③ 当为聚合类型时，属性值需在半角字符的括号内，数据之间以逗号作为分隔符；

④ 当属性定义为引用对象时，则直接标明被引用对象的标识符即可；

⑤ 当属性定义为空时，以“$”表示。
