【Qt】2D绘图之渐变填充

00. 目录

01. 概述

在画刷中可以使用渐变填充。QGradient类就是用来和QBrush一起指定渐变填充的。Qt现在支持三种类型的渐变填充：

• 线性渐变（linear gradient）在开始点和结束点之间插入颜色；
• 辐射渐变（radial gradient）在焦点和环绕它的圆环间插入颜色；
• 锥形渐变（Conical）在圆心周围插入颜色。

这三种渐变分别由QGradient的三个子类来表示，QLinearGradient表示线性渐变，QRadialGradient表示辐射渐变，QConicalGradient表示锥形渐变。

02. 开发环境

Windows系统：Windows10

Qt版本：Qt5.15或者Qt6

03. 线性渐变

对于线性渐变QLinearGradient::QLinearGradient ( const QPointF & start, constQPointF & finalStop )需要指定开始点start和结束点finalStop，然后将开始点和结束点之间的区域进行等分，开始点的位置为0.0，结束点的位置为1.0，而它们之间的位置按照距离比例进行设定，然后使用QGradient::setColorAt( qreal position, const QColor & color )函数在指定的位置position插入指定的颜色color，当然，这里的position的值要在0到1之间。

这里还可以使用setSpread()函数来设置填充的扩散方式，即指明在指定区域以外的区域怎样进行填充。扩散方式由QGradient::Spread枚举类型定义，它一共有三个值，分别是QGradient::PadSpread，使用最接近的颜色进行填充，这是默认值，如果我们不使用setSpread()指定扩散方式，那么就会默认使用这种方式；QGradient::RepeatSpread，在渐变区域以外的区域重复渐变；QGradient::ReflectSpread，在渐变区域以外将反射渐变。在线性渐变中这三种扩散方式的效果下图所示。要使用渐变填充，可以直接在setBrush()中使用，这时画刷风格会自动设置为相对应的渐变填充。

程序示例

void Widget::paintEvent(QPaintEvent *)
{
    //线性渐变
    QLinearGradient linearGradient(QPointF(40, 190), QPointF(70, 190));

    //插入颜色
    linearGradient.setColorAt(0, Qt::yellow);
    linearGradient.setColorAt(0.5, Qt::red);
    linearGradient.setColorAt(1, Qt::green);

    //指定渐变区域以外区域的扩散方式
    linearGradient.setSpread(QGradient::RepeatSpread);

    //使用渐变作为画刷
    QPainter painter(this);
    painter.setBrush(linearGradient);

    painter.drawRect(100, 100, 90, 40);

}

执行结果

04. 辐射渐变

对于辐射渐变QRadialGradient::QRadialGradient( const QPointF & center, qreal radius, const QPointF & focalPoint )需要指定圆心center和半径radius，这样就确定了一个圆，然后再指定一个焦点focalPoint。焦点的位置为0，圆环的位置为1，然后在焦点和圆环间插入颜色。辐射渐变也可以使用setSpread()函数设置在渐变区域以外的区域的扩散方式，三种扩散方式的效果如下图所示。

程序示例

void Widget::paintEvent(QPaintEvent *)
{
    //方式二：辐射渐变
    QRadialGradient radialGradient(QPointF(100, 190), 50, QPointF(275, 200));

    radialGradient.setColorAt(0, QColor(255, 255, 100, 150));
    radialGradient.setColorAt(1, QColor(0, 0, 0, 50));
    QPainter painter(this);
    painter.setBrush(radialGradient);

    painter.drawEllipse(QPointF(100, 200), 50, 50);
}

执行结果

05. 锥形渐变

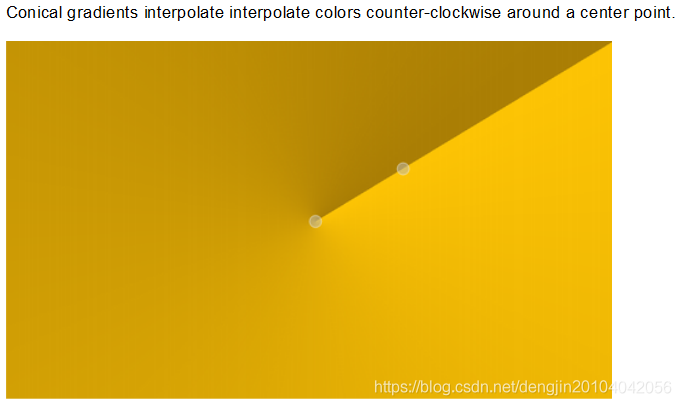

对于锥形渐变QConicalGradient::QConicalGradient ( const QPointF & center,qreal angle )需要指定中心点center和一个角度angle（其值在0到360之间），然后沿逆时针从给定的角度开始环绕中心点插入颜色。这里给定的角度沿逆时针方向开始的位置为0，旋转一圈后为1。setSpread()函数对于锥形渐变没有效果。

程序示例

void Widget::paintEvent(QPaintEvent *)
{
    //方式三：锥形渐变
    QConicalGradient conicalGradient(QPointF(250, 190), 60);
    conicalGradient.setColorAt(0.2, Qt::cyan);
    conicalGradient.setColorAt(0.9, Qt::black);

    QPainter painter(this);
    painter.setBrush(conicalGradient);
    painter.drawEllipse(QPointF(250, 200), 200, 200);

}

执行结果

06. 附录

源码下载：【Qt】2D绘图之渐变填充.rar
