00. 目录

文章目录

01. 概述

Qt中每一个窗口都有一个坐标系统，默认的，窗口左上角为坐标原点，水平向右依次增大，水平向左依次减小，垂直向下依次增大，垂直向上依次减小。原点即为（0，0）点，以像素为单位增减。

02. 开发环境

Windows系统：Windows10

Qt版本：Qt5.15或者Qt6

03. Qt坐标系统

程序示例

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    painter.setBrush(Qt::red);
    painter.drawRect(0, 0, 100, 100);

    painter.setBrush(Qt::yellow);
    painter.drawRect(-50, -50, 100, 100);
}

执行结果
在这里插入图片描述

04. 坐标系统变换

默认的，QPainter在指定设备的坐标系统上进行绘制，在进行绘图时，可以使用QPainter::scale()函数缩放坐标系统；使用QPainter::rotate()函数顺时针旋转坐标系统；使用QPainter::translate()函数平移坐标系统；还可以使用QPainter::shear()围绕原点来扭曲坐标系统。如下图所示。
在这里插入图片描述

坐标系统的2D变换由QTransform类实现，我们可以使用前面提到的那些便捷函数进行坐标系统变换，当然也可以通过QTransform类实现。

05. 平移变换

程序示例

//平移变换
void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    painter.setBrush(Qt::yellow);
    painter.drawRect(0, 0, 50, 50);

    //相当于将(100,100)设为原点
    painter.translate(100, 100);
    painter.setBrush(Qt::red);
    painter.drawRect(0, 0, 50, 50);

    //相当于在原来原点的基础之上减去(100, 100)当做新的原点
    painter.translate(-100, -100);
    painter.drawLine(0, 0, 20, 20);
}

执行结果
在这里插入图片描述

这里先在原点(0, 0)绘制了一个宽、高均为50的正方形，然后使用translate()函数将坐标系统进行了平移，使(100, 100)点成为了新原点，所以我们再次进行绘制的时候，虽然drawRect()中的逻辑坐标还是(0, 0)点，但实际显示出来的却是在(100, 100)点的红色正方形。可以再次使用translate()函数进行反向平移，使原点重新回到窗口左上角。

06. 缩放变换

程序示例

//缩放变换
void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    painter.setBrush(Qt::yellow);
    painter.drawRect(0, 0, 100, 100);

    //放大两倍
    painter.scale(2, 2);
    painter.setBrush(Qt::red);
    painter.drawRect(50, 50, 50, 50);

}

执行结果
在这里插入图片描述

可以看到，当我们使用scale()函数将坐标系统的横、纵坐标都放大两倍以后，逻辑上的（50， 50）点变成了窗口上的（100, 100）点，而逻辑上的长度50，绘制到窗口上的长度却是100。

07. 扭曲变换

程序示例

//扭曲变换
void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    painter.setBrush(Qt::yellow);
    painter.drawRect(0, 0, 50, 50);

    //纵向扭曲变换
    painter.shear(0, 1);
    painter.setBrush(Qt::blue);
    painter.drawRect(50, 0, 50, 50);
}

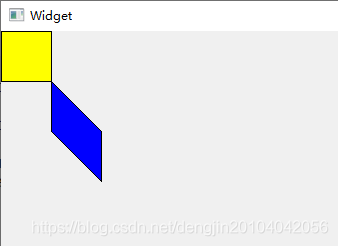

执行结果
在这里插入图片描述

shear()有两个参数，第一个是对横向进行扭曲，第二个是对纵向进行扭曲，而取值就是扭曲的程度。比如程序中对纵向扭曲值为1，那么就是红色正方形左边的边下移一个单位，右边的边下移两个单位，值为1就表明右边的边比左边的边多下移一个单位。大家可以更改取值，测试效果。

08. 旋转变换

程序示例

//旋转变换
void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    painter.drawLine(0, 0, 100, 0);

    //以原点为中心 顺时针旋转30°
    painter.rotate(30);

    painter.drawLine(0, 0, 100, 0);

    painter.translate(100, 100);
    painter.rotate(30);
    painter.drawLine(0, 0, 100, 0);
}

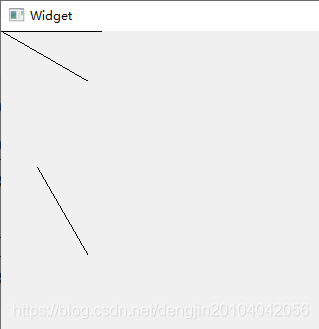

执行结果
在这里插入图片描述

程序示例二：

//旋转变换
void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    painter.drawLine(0, 0, 100, 0);

    //以原点为中心 顺时针旋转30°
    painter.rotate(30);
    painter.drawLine(0, 0, 100, 0);

    //反向旋转
    painter.rotate(-30);
    painter.translate(100, 100);
    painter.drawLine(0, 0, 100, 0);

    painter.rotate(30);
    painter.drawLine(0, 0, 100, 0);
}
