在使用QPainter进行绘制时，会使用逻辑坐标进行绘制，然后再转换为绘图设备的物理坐标。逻辑坐标到物理坐标的映射由QPainter的worldTransform()函数和QPainter的viewport()以及window()函数进行处理。其中视口（viewport）表示物理坐标下指定的一个任意矩形，而窗口（window，与以前讲的窗口部件的概念不同）表示逻辑坐标下的相同的矩形。默认的，逻辑坐标和物理坐标是重合的，它们都相当于绘图设备上的矩形。

使用窗口—视口转换可以使逻辑坐标系统适合应用的要求，这个机制也可以用来让绘图代码独立于绘图设备。

02. 开发环境

Windows系统：Windows10

Qt版本：Qt5.15或者Qt6

03. 程序示例

3.1 创建一个Widget窗口应用（其默认宽400像素，高300像素，左上角为原点）。首先正常绘制一个正方形

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    painter.setPen(Qt::blue);

    painter.drawRect(0, 0, 100, 100);

}

的绘图设备就是Widget，其左上角就是原点（0， 0）点。效果如下图所示。
在这里插入图片描述

3.2 使用setWindow来设置逻辑坐标矩形

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    painter.setPen(Qt::blue);

    painter.drawRect(0, 0, 100, 100);

    //设置逻辑坐标
    painter.setWindow(-50, -50, 100, 100);
    painter.setPen(Qt::red);
    painter.drawRect(0, 0, 100, 100);
}

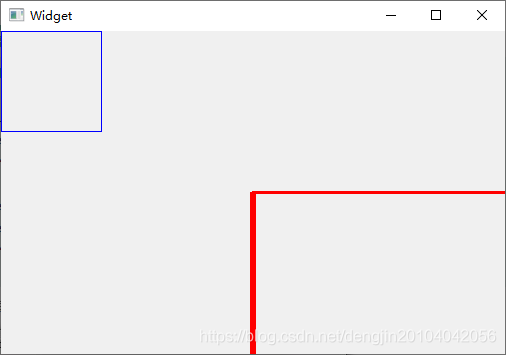

运行结果：
在这里插入图片描述

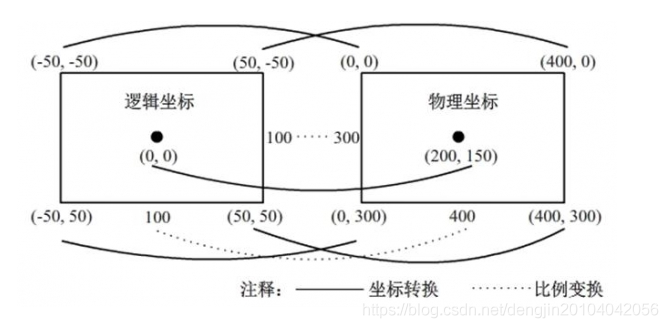

现在来说p.setWindow(-50, -50, 100, 100)的作用，它将逻辑坐标矩形（后面提到的术语window窗口）与我们现在的设备物理坐标矩形（后面提到的术语viewport视口）进行了线性映射，这里所说的设备物理坐标矩形就是我们可见的Widget的坐标，就是左上角为(0, 0）点，宽400，高300这样的矩形，线性映射的示意图如下：
在这里插入图片描述

也就是说，调用p.setWindow(-50, -50, 100, 100)之后，再次使用p进行绘制，那么坐标原点就不再是Widget的左上角了，而是到了其中心，以前绘制的宽100、高100的正方形，现在也会按比例变为宽400，高300，也就是我们看到的这个红色矩形。

再来修改代码

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    painter.setPen(Qt::blue);

    painter.drawRect(0, 0, 100, 100);

    //设置逻辑坐标
    painter.setWindow(-50, -50, 100, 100);
    painter.setPen(Qt::red);
    painter.drawRect(0, 0, 20, 20);
}

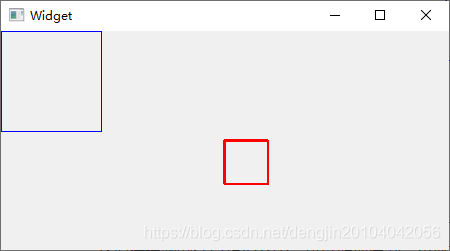

运行效果如下图所示
在这里插入图片描述

我们将绘制的红色矩形变小，可以明显看到，本应该是个正方形，现在却变成了长方形。就是因为上面说的比例变换造成的，那么怎么才能让它显示应有的形状呢，我们来设置视口：

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    painter.setPen(Qt::blue);

    painter.drawRect(0, 0, 100, 100);

    //设置逻辑坐标
    int side = qMin(width(), height());
    painter.setViewport((width() - side) / 2, (height() - side) / 2, side, side);
    painter.setWindow(-50, -50, 100, 100);
    painter.setPen(Qt::red);
    painter.drawRect(0, 0, 20, 20);
}

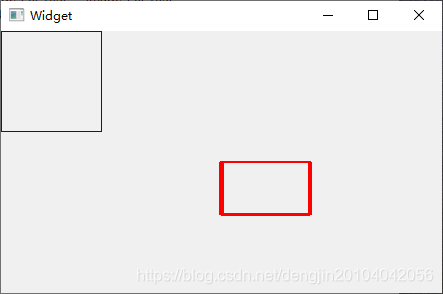

现在使用setViewport设置视口为一个正方形，就是Widget可是区域上最大的正方形，这样逻辑坐标和物理坐标进行比例变换的时候，红色矩形的宽和高就不会因为缩放的比例不同而发生变形了，如下图所示。
