00. 目录

文章目录

01. 概述

Qt中提供了强大的2D绘图系统，可以使用同一API实现在屏幕和绘图设备上进行绘制，它主要基于QPainter、QPaintDevice和QPaintEngine这三个类。其中QPainter用来执行绘图操作；QPaintDevice提供绘图设备，它是一个二维空间的抽象，可以使用QPainter在其上进行绘制；QPaintEngine提供了一些接口，可以用于QPainter在不同的设备上进行绘制。

在绘图系统中由QPainter来完成具体的绘制操作，QPainter类提供了大量高度优化的函数来完成GUI编程所需要的大部分绘制工作。QPainter可以绘制一切想要的图形，从最简单的一条直线到其他任何复杂的图形，它还可以用来绘制文本和图片。QPainter可以在继承自QPaintDevice类的任何对象上进行绘制操作。

QPainter一般在一个部件的重绘事件（Paint Event）处理函数paintEvent()中进行绘制，首先要创建QPainter对象，然后进行图形的绘制，最后销毁QPainter对象。

02. 开发环境

Windows系统：Windows10

Qt版本：Qt5.15或者Qt6

03. 绘制图形

3.1 新建Qt Widgets应用，项目名称为9Painter，类信息页面选择基类为QWidget，类名默认为Widget不变即可。

3.2 在widget.h文件中添加重绘事件处理函数的声明

protected:
    void paintEvent(QPaintEvent *);

所有的绘制操作都要在这个函数里面完成。

3.3 在widget.cpp文件实现paintEvent函数定义

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    painter.drawLine(QPointF(0, 0), QPointF(100, 100));
}

首先为该部件创建了一个QPainter对象，this表明绘图设备就是Widget部件，painter用于后面的绘制。然后使用drawLine()函数绘制了一条线段，线段的起点为(0, 0)，终点为(100, 100) ，这里的单位是像素。运行程序，效果如下图所示。

在这里插入图片描述

在Qt窗口里面，(0, 0)点就是窗口的左上角，但这里是不包含外边框的。

3.4 将光标定位到QPainter类名上，然后按下键盘上的F1按键，这时会自动跳转到该类的帮助页面。当然，也可以到帮助模式，直接索引该类名。在帮助里可以看到很多相关的绘制函数，如下图所示。

在这里插入图片描述

3.5 单击一个函数名，就会跳转到该函数的介绍处。例如单击drawEllipse()函数，就跳转到了该函数的介绍处，这里还提供了一个例子，如下图所示。我们可以直接将例子里面的代码复制到paintEvent()函数里面，测试效果。
在这里插入图片描述

04. 画笔和画刷

4.1 paintEvent()函数的内容更改如下

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    //画笔
    QPen pen;
    pen.setColor(QColor(255, 0, 0));

    //画刷
    QBrush brush(QColor(0, 255, 0, 125));
    //添加画笔
    painter.setPen(pen);
    //添加画刷
    painter.setBrush(brush);

    //绘制矩形
    painter.drawRect(50, 50, 200, 100);

}

分别新建了一个画笔pen和画刷brush。其中画笔使用了setColor()函数为其设置了颜色，而画刷是在构建的时候直接为其设置的颜色。这里的颜色都是使用QColor类提供的，里面如果是三个参数，那么分别是红、绿、蓝分量的值，也就是经常说的rgb，取值范围都是0-255，比如这里的(255, 0, 0)就表明红色分量为255，其他分量为0，那么出来就是红色。如果是四个参数，最后一个参数alpha是设置透明度的，取值范围也是0-255,0表示完全透明，而255表示完全不透明。

然后我们设置painter使用画笔和画刷，并通过drawRect()绘制了一个矩形，其左上角顶点在(50, 50)，宽为200，高为100。运行程序，效果如下图所示。

在这里插入图片描述

4.2 画笔还有许多其他的设置，可以查看该类的帮助文档。例如，可以使用pen.setStyle()来设置画笔样式，可用的画笔样式如下图所示。
在这里插入图片描述

4.3 画笔端点风格
在这里插入图片描述

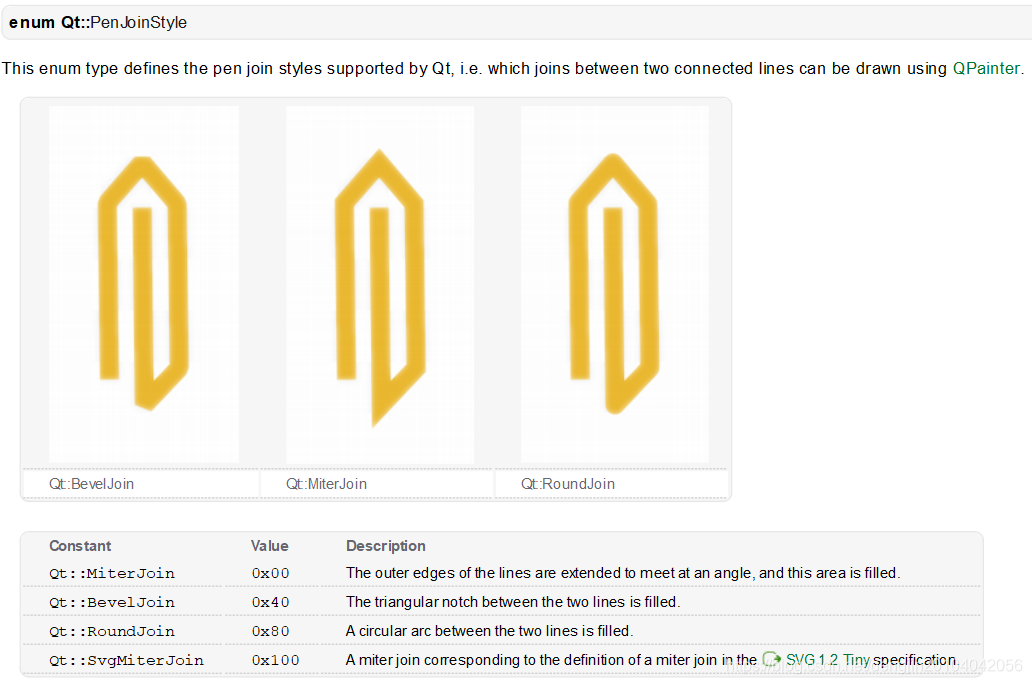

4.4 画笔连接风格
在这里插入图片描述

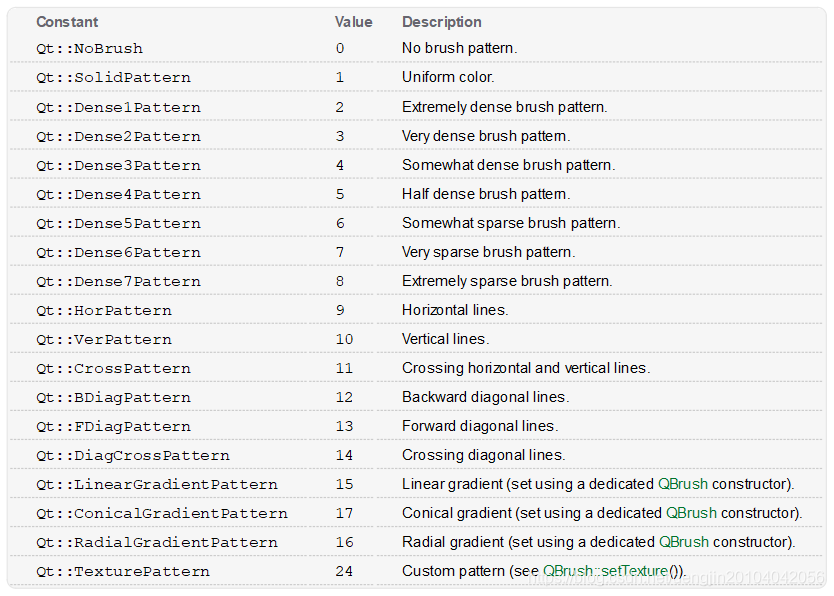

4.5 画刷也有很多其他设置，这个也可以查看其帮助文档。在Qt中为画刷提供了一些可用的样式，可以使用setStyle()函数来设置，如下图所示
在这里插入图片描述

在这里插入图片描述

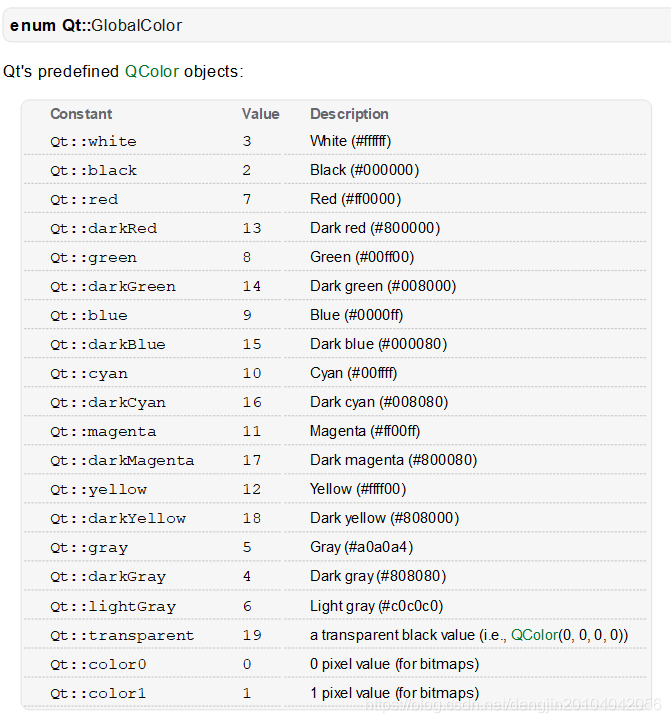

4.6 Qt预定义的颜色，可以在帮助中索引Qt::GlobalColor关键字查看，如下图所示。
在这里插入图片描述

4.7 程序示例

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    //画笔
    QPen pen(Qt::DotLine);

    //画刷
    QBrush brush(Qt::blue);
    brush.setStyle(Qt::HorPattern);

    //添加画笔
    painter.setPen(pen);
    //添加画刷
    painter.setBrush(brush);

    //绘制矩形
    painter.drawRect(50, 50, 200, 100);
}

执行结果

在这里插入图片描述

05. 绘制弧线

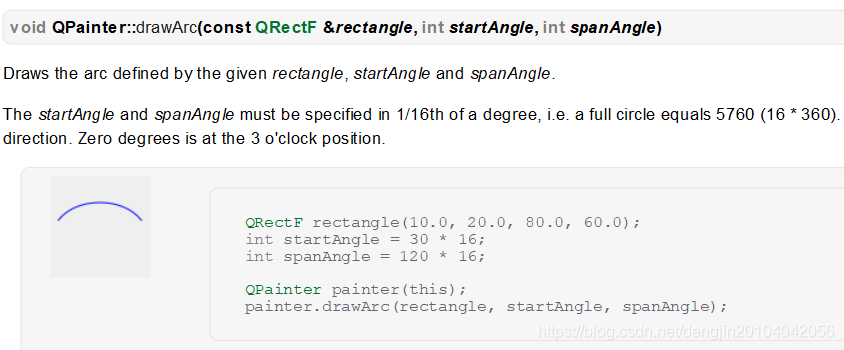

其实在QPainter的帮助文档中已经给出了这个例子。如下图所示。
在这里插入图片描述

程序示例

    //示例四：矩形
    QRectF rectAngle(10.0, 20.0, 80.0, 60.0);
    //起始角度
    int startAngle = 30 * 16;
    //跨越度数
    int spanAngle = 120 * 16;

    QPainter painter(this);
    painter.drawArc(rectAngle, startAngle, spanAngle);
