【Qt】2D绘图之绘制路径

00. 目录

01. 概述

如果要绘制一个复杂的图形,尤其是要重复绘制这样的图形,那么可以使用QPainterPath类,然后使用QPainter::drawPath()来进行绘制。QPainterPath类为绘制操作提供了一个容器,可以用来创建图形并且重复使用。一个绘图路径就是由多个矩形、椭圆、线条或者曲线等组成的对象,一个路径可以是封闭的,例如矩形和椭圆;也可以是非封闭的,例如线条和曲线。

02. 开发环境

Windows系统:Windows10

Qt版本:Qt5.15或者Qt6

03. 绘制简单路径

程序示例

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    QPainterPath path;

    //绘制圆形
    path.addEllipse(100, 100, 50, 50);

    //绘制直线
    path.moveTo(100, 100);
    path.lineTo(200, 200);

    painter.setPen(Qt::green);
    painter.setBrush(Qt::red);
    //绘制路径
    painter.drawPath(path);
}

当创建一个QPainterPath对象后,可以使用lineTo()、arcTo()、cubicTo()和quadTo()等函数将直线或者曲线添加到路径中。运行程序,效果如下图所示。

在这里插入图片描述

04. 复制图形路径

如果只是简单的将几个图形拼接在一起,其实完全没有必要用路径,之所以要引入路径,就是因为它的一个非常有用的功能:复制图形路径。

程序示例:

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    QPainterPath path;

    //绘制圆形
    path.addEllipse(100, 100, 50, 50);

    //绘制直线
    path.moveTo(100, 100);
    path.lineTo(200, 200);

    painter.setPen(Qt::green);
    painter.setBrush(Qt::red);
    //绘制路径
    painter.drawPath(path);


    QPainterPath path2;
    path2.addPath(path);
    path2.translate(100, 100);
    painter.drawPath(path2);
}

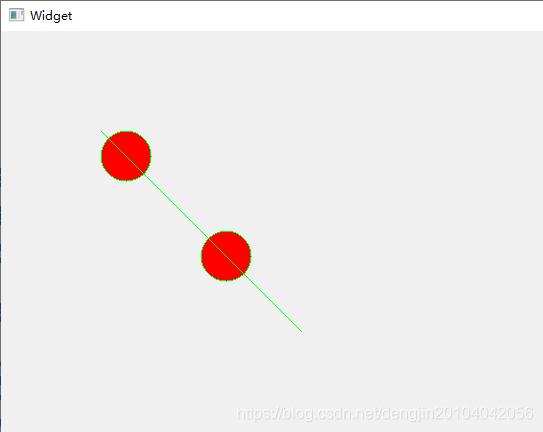

执行结果:
在这里插入图片描述

对于已经绘制好的路径,可以非常简单地进行重复绘制。

05. 位置问题探讨

程序示例一:

void Widget::paintEvent(QPaintEvent *)
{
    QPainterPath path;

    path.lineTo(100, 100);

    path.lineTo(200, 100);

    QPainter painter(this);

    painter.drawPath(path);

}

可以看到,创建路径后,默认是从(0, 0)点开始绘制的,当绘制完第一条直线后当前位置是(100, 100)点,从这里开始绘制第二条直线。绘制完第二条直线后,当前位置是(200, 100)。

执行结果:
在这里插入图片描述

程序示例二:

void Widget::paintEvent(QPaintEvent *)
{
    QPainterPath path;
    path.addRect(50, 50, 40, 40);

    path.lineTo(0, 0);

    QPainter painter(this);

    painter.setPen(QColor(Qt::red));
    painter.drawPath(path);

}

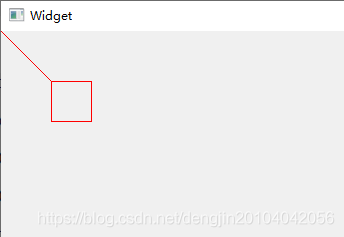

执行结果:
在这里插入图片描述

当绘制完矩形后,当前位置在矩形的左上角顶点,然后从这里开始绘制后面的直线。

程序示例三:

void Widget::paintEvent(QPaintEvent *)
{
    QPainterPath path;
    path.addRect(50, 50, 40, 40);

    //改变当前位置为(100, 100)
    path.moveTo(100, 100);

    path.lineTo(0, 0);

    QPainter painter(this);

    painter.setPen(QColor(Qt::red));
    painter.drawPath(path);

}

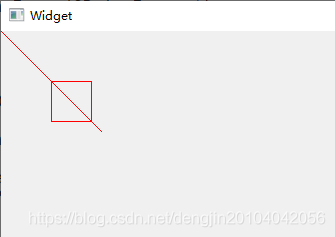

执行结果:
在这里插入图片描述

06. 附录

源码下载:【Qt】2D绘图之绘制路径.rar
